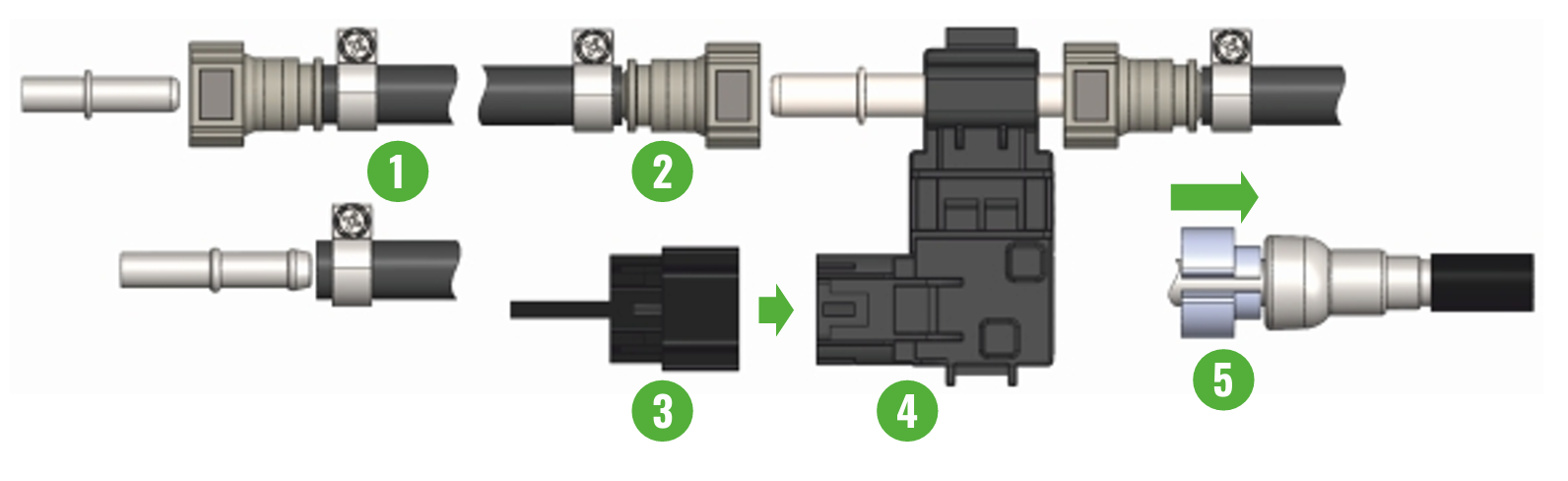

Asennettavat osat ja varoitukset
- Polttoaineletku ja letkukiristimet
- Pikaliitin polttoaineletkulle
- Etanolianturin liitin
- Etanolianturi
- Polttoaineletkun irrotustyökalu
⚠️VAROITUS: Käytä pikaliittimiä etanolianturin asennuksessa! Tulipalo-/räjähdysvaara, jos niitä ei käytetä!
⚠️VAROITUS: Bensiinin ja höyryjen aiheuttama palo- ja räjähdysvaara. Tässä vaiheessa polttoaineletku irrotetaan. Virheellinen asennus tai letkujen reititys voi aiheuttaa polttoainevuotoa. Varmista, että moottori on kylmä, eikä työskentelyalueella ole sähköisiä tai muita syttymislähteitä. Käytä rättejä vuotaneen polttoaineen pyyhkimiseen ja hävitä ne suljetussa astiassa.
⚠️HUOMIO: Polttoainejärjestelmä on paineistettu. Käytä puhdistusliinoja polttoainevuodon estämiseksi. Käytä lisäksi asianmukaisia henkilönsuojaimia.
Yleiskatsaus
- Avaa polttoainesäiliön korkki paineen poistamiseksi.
- Älä asenna anturia liikkuvien osien tai korkeiden lämpötilojen läheisyyteen.
- Moottorin liike voi vaurioittaa polttoaineletkua
- Korkea lämpötila pakosarjan tai pakoputken läheisyydessä voi sulattaa letkun.
- Älä asenna anturia korkean jännitteen komponenttien, kuten sytytyspuolien, lähelle.
- Kiinnitä huomiota työkalujen ja työympäristön puhtauteen avattaessa polttoainejärjestelmää. Puhdista liittimet ennen polttoaineletkujen avaamista.
- Polttoaineletkua ei saa taivuttaa jyrkästi. Suositeltu minimitaivutussäde on 80 mm. Jätä hieman löysyyttä moottorin liikkeen vuoksi.
- Käytä mukana toimitettuja pikaliittimiä ja sovittimia.
- Älä käytä rasvoja tai paksuntimia sisältäviä voiteluaineita polttoaineletkujen asennuksessa. Voitele pikaliittimen O-renkaat puhtaalla moottoriöljyllä.
- Älä käytä rasvoja tai voiteluaineita, jotka sisältävät kiinteitä partikkeleita.
- Anturin suositeltu asennuspaikka on polttoainejärjestelmän painepuolella (ei korkea painelinja) (tankilta/pumpulta moottorille menevä linja) ja mahdollisimman lähellä polttoainetukkia.
Asennus vaihe vaiheelta
- Avaa polttoainesäiliön korkki paineen poistamiseksi.
- Etsi moottorin polttoaineletku.
- Suunnittele anturin sijoittaminen niin, että:
- Polttoaineletkua ei taivuteta liikaa. Käytä 90° pikaliittimiä tarvittaessa.
- Anturi ei ole liikkuvien osien tai kuumien alueiden lähellä.
- Anturi ei ole korkean jännitteen komponenttien, kuten sytytyspuolien, lähellä.
- Irrota alkuperäinen polttoaineletku.
- Jos liitintä ei saa auki käsin, käytä mukana tulevaa irrotustyökalua.
- Suojaa moottoria räteillä polttoainevuodoilta.
- Valmistele uusi polttoaineletkukokonaisuus anturin kanssa.
- Voit käyttää alkuperäistä letkua tai vaihtaa sen kokonaan pakkauksen mukana tulevaan letkuun.
- Käytä aina pikaliittimiä, kun mahdollista.
- Voitele pikaliittimien O-renkaat moottoriöljyllä.
- Asenna uusi letkukokonaisuus paikoilleen.
- Käytä toimitettuja pikaliittimiä ja letkukiristimiä.
- Varmista, että liittimet lukittuvat kunnolla ja kiristimet ovat tiukalla.
